项目

型号/规格

无线标准

5G+WIIFI6版

无线模块

工业级无线模块

标准频段

5G NR:n1、n28、n41、n78、n79

LTE:B1、B2、B3、B5、B7、B8、B34、B38、B39、B40、B41

WCDMA：B1、B2、B5、B8

理论速率

NR SA:1.9Gbps（DL）/750Mbps(UL)

NR ENDC:2Gbps（DL）/340Mbps（UL）

LTE :500Mbps（DL）/150Mbps（UL）

WCDMA :42Mbps（DL）/11Mbps（UL）

WIFI6标准

无线标准

支持IEEE802.11b/g/n/ac/ax

WIFI模式

AP/AP+STA/AP+桥接

MU-MIMO标准

2×2

理论速率

1201Mbps(5.8GHz) and 573.5Mbps(2.4GHz)

OFDMA

最大连接数

DL-OFDMA 8(8 users)；UL-OFDMA (4 users)

客户端连接数量

60+

覆盖距离

室外空旷/无阻拦，覆盖半径可达200米

室内办公环境/障碍物，覆盖半径可达40米（受环境影响）

DTU

SOCKET模式

TCPS/TCPC/UDPS/UDPC/MODBUS/MQTT/HTTP

心跳包/注册包

支持

RS-485波特率

1200/2400/4800/9600/19200/38400/57600/115200/230400（仅485支持）

数据位

7，8

停止位

1，2

校验位

NONE,ODD,EVEN

串口类型

1*RS232/1*RS485

GNSS定位（选配）

天线规格

方形天线，频率范围1575.42MHz, 信号强度3.5DBI，标配3米

物理特性

工作温度

-35℃～ +75℃

存储温度

-40℃～+125℃

工作湿度

5%～95%RH（无凝露）

存储湿度

1%～95%RH（无凝露）

供电电压

DC 9-36V

适配器

12V/3A

电流消耗

5G+WIFI6版：在DC12V供电下，平均电流1.5A，最大电流2A

WIFI6版：在DC12V供电下，平均电流600mA，最大电流1.1A

尺寸

161.5*138.5*49.0mm（L*W*H，不含导轨挂耳、天线座以及安装件）

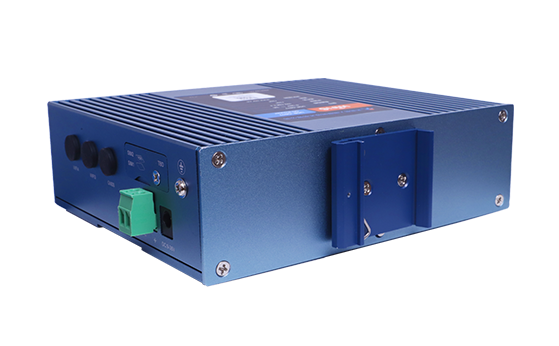

安装方式

导轨式安装、挂壁式安装、水平桌面放置

EMC等级

3级

硬件接口

网口

1*WAN/LAN+3*LAN

RJ45接口：10/100 /1000Mbps自适应，符合IEEE 802.3

具备1.5KV网络隔离变压器保护

SIM卡接口

5G+WIIFI6版

2 *（3 V/1.8 V）标准自弹式SIM卡槽（SIM卡2可选配为内置eSIM）

5G天线接口5G+WIIFI6版

4 * 标准SMA-K接口（外螺内孔）

Wi-Fi天线接口

2 * 标准SMA-K接口（外螺内孔）

4天线（选配功能）

GPS天线接口

选配功能

1 * 标准SMA-K接口（外螺内孔）

指示灯

5G+WIFI6版：PWR、WORK、NET、SIG、WLAN、USR、GNSS（选配）

WIFI6版：PWR、WORK、WLAN、USR、GNSS（选配）

电源接口

直流电源：筒式5.5*2.1mm圆插座或者工业端子供电，具备反极性保护

端子接口

GND TX Rx:RS232接口

A B：RS485接口

Reload按键

长按3-15s松开恢复出厂

TBD 接口

调试接口

接地保护

接地螺丝
