项目

型号/规格

无线标准

无线模块

工业级无线模块

RedCap版本频段

5G NR:n1/3/5/8/28/41/78/79

LTE：B1/3/5/8/34/38/39/40/41

传统5G/户外版本频段

5G NR:n1/n3/n5/n8/n28/n41/n77/n78/n79

LTE:B1/B3/B5/B7/B8/B34/B38/B39/B40/B41

WCDMA：B1/B5/B8

全球通版频段

（传统5G）

5GNR:n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/

n66/n70/n71/n75/n76/n77/n78/n79

LTE:B1/B2/B3/B4/B5/B7/B8/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/

B30/B32/B66/B71/B34/B38/B39/B40/B41/B42/B43/B46(LAA)/B48

WCDMA：B1/B2/B4/B5/B8/B19

传统5G理论速率

NR SA:1.9Gbps（DL）/750Mbps(UL)

NR ENDC:2Gbps（DL）/340Mbps（UL）

LTE :500Mbps（DL）/150Mbps（UL）

WCDMA :42Mbps（DL）/11Mbps（UL）

5G RedCap理论速率

NR:226Mbps(DL)/120Mbps(UL)

LTE:200Mbps(DL)/100Mbps(UL)

WIFI标准

WIFI无线局域网

支持IEEE802.11b/g/n，2.4GHz

支持IEEE802.11ac，5.8GHz

MIMO标准

2×2

支持模式

AP/中继/桥接

理论速率

最高速率1.733Gbps

认证类型

支持WPA-PSK、WPA2-PSK、MPA3-PSK认证方式

安全加密

支持TKIP、AES加密算法

覆盖距离

室外空旷/无阻拦，覆盖半径可达200米

室内办公环境/障碍物，覆盖半径可达40米（受环境影响）

DTU

DTU模式

NET,HTTPD,MODBUS模式

心跳包/注册包

支持

波特率

1200/2400/4800/9600/19200/38400/57600/115200/230400/460800

说明：460800（仅485支持）

数据位

7，8

停止位

1，2

校验位

NONE,ODD,EVEN

串口类型

RS232/RS485

SOCKET

支持四路可选择TCPS（仅SOCKA支持）/TCPC/UDPS/UDPC

物理特性

工作温度

-25℃～ +75℃

存储温度

-40℃～+125℃

工作湿度

5%～95%RH（无凝露）

存储湿度

1%～95%RH（无凝露）

供电电压

DC 9-36V

电流消耗

在DC12V供电下，平均电流435mA，最大电流1.1A

尺寸

125.0*103.0*45.0mm（L*W*H，不含导轨件及天线座）

安装方式

导轨式安装、挂壁式安装、水平桌面放置

EMC等级

国标3B级

硬件接口

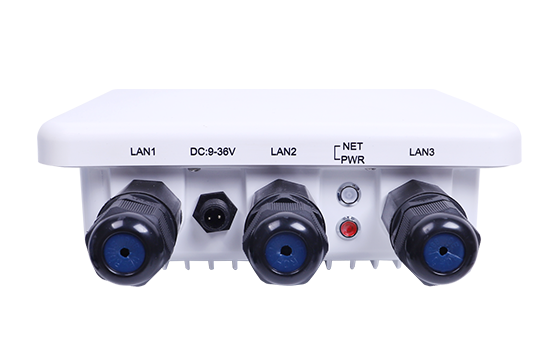

WAN/LAN

1*WAN/LAN

RJ45接口：10/100 /1000Mbps自适应，符合IEEE 802.3

具备1.5KV网络隔离变压器保护

LAN

3*LAN

RJ45接口：10/100 /1000Mbps自适应，符合IEEE 802.3

具备1.5KV网络隔离变压器保护

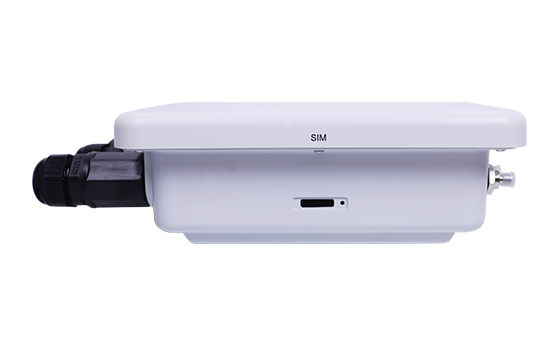

SIM卡接口

2 *（3 V/1.8 V）标准自弹式SIM卡槽（SIM卡2可定制为内置eSIM）

5G天线接口

2 * 标准SMA-K接口（外螺内孔）

Wi-Fi天线接口

2 * 标准SMA-K接口（外螺内孔）

GPS天线接口

定制GNSS

1 * 标准SMA-K接口（外螺内孔）

指示灯

NET、WLAN、PWR、WORK、SIG、GPS(定制GNSS)

电源接口

直流电源：筒式5.5*2.1mm圆插座或者工业端子供电，具备反极性保护

端子接口

V+ V-:供电端子，可与电源接口二选一使用

GND :接地端子

TX Rx:RS232接口

A B：RS485接口

Reload按键

支持恢复出厂

TBD 接口

调试接口

接地保护

接地螺丝
