分类

项目

指标

无线参数

无线标准

支持IEEE802.11b/g/n

频率范围

2.412GHz-2.484GHz

发射功率

802.11b: +19dBm(Max.@11Mbps）

802.11g: +18dBm(Max.@54Mbps）

802.11n: +17dBm(Max.@HT20,MCS7)

802.11n: +17dBm(Max.@HT40,MCS7)

接收灵敏度

802.11b: -89dBm（@11Mbps）

802.11g: -81dBm（@54Mbps）

802.11n: -73dBm（@HT20,MCS7）

802.11n: -71dBm（@HT40,MCS7）

传输距离

最大 280m（空旷视距，3dbi 天线）

串口

串口数量

RS232*1/RS485*1

标准

RS-232：DB9 针式，RS-485：3.81 x2

数据位

5bit，6 bit，7bit，8bit

停止位

1，2

校验位

None，Even，Odd

波特率

300～460.8Kbps

缓存

RX:4Kbyte，TX: 4Kbyte

流控

RTS/CTS

保护

防浪涌，过压保护，ESD 保护

RS-485上下拉电阻

2.2 KΩ

硬件参数

工作电压

5～36V

工作电流

170～350mA@5V

工作温度

-40～85℃

储存温度

-40～125℃

储存湿度

5%～95% RH(无凝露)

尺寸

84.0 x 84.0 x 25.0（mm）(L*W*H)

安装方式

定位孔安装

EMC等级

3级

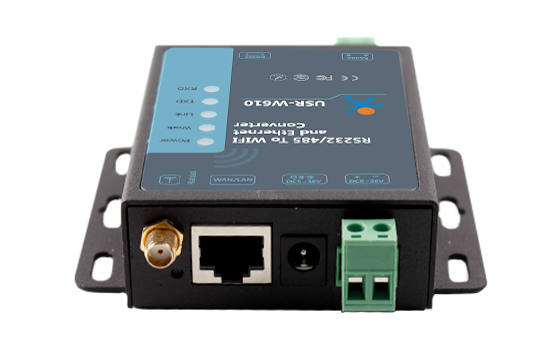

硬件接口

网口

1*WAN/LAN+1*LAN

RJ45接口：10Mbps/100Mbps

Wi-Fi天线接口

标准SMA-K接口（外螺内孔）

指示灯

Power、Work、Link、RXD、TXD

电源接口

端子供电、插头供电

端子接口

RS232接口：DB9

RS485接口：2P端子

Reload按键

长按3-15s松开恢复出厂

软件参数

无线网络模式

Station/AP/AP+Station 模式

安全机制

WEP/WPA-PSK/WPA2-PSK

加密类型

WEP64/WEP128/TKIP/AES/SSL

网络协议

TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP/MQTT

配置方式

WEB页面配置、AT指令配置、APP配网

最大TCP连接数

24
