RZ-SN100

RZ-SN100

双串口服务器

RZ-SN100 是一款工业级双串口服务器，实现RS232+485转以太网双向透传功能，两路串口同时独立工作，互不影响；产品采用M7内核、NXP方案，内置精心优化的TCP/IP协议栈；支持Modbus网关功能；支持双重看门狗、多种保活机制；支持注册包+双向心跳包、虚拟串口、自动重连等功能。

分类	参数	数值
硬件参数	工作电压	DC 5.0～36.0 V
	工作电流	59.7mA @12V
	尺寸	82.58625mm(LWH)（不含端子、挂耳）
	安装方式	挂耳
	工作温度	-40~85℃
	储存温度	-40~105℃
	工作湿度	5%～95% RH(无凝露)
	存储湿度	5%～95% RH(无凝露)
	其他硬件	接地螺丝1 reload按键1
	指示灯	POWER,WORK,232TX,232RX,485TX,485RX

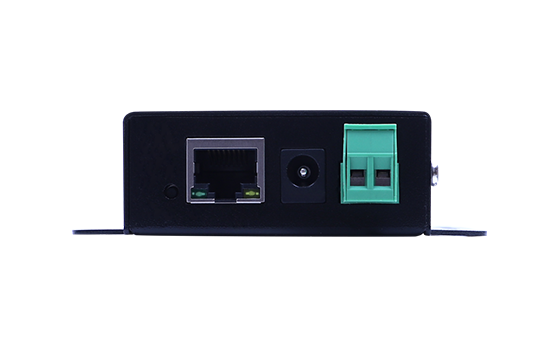

通信接口参数	网口规格	RJ45、10/100Mbps、交叉直连自适应
	网口数量	1个
	串口规格	RS232：DB9针式；RS485：3线（A+，B-，GND）
	串口数	2路串口(232/485可同时使用)
	串口波特率	600-230.4K（bps）
	数据位	7、8
	校验位	None、Even、Odd
	流控	RS232:RTS/CTS、XON/XOFF RS485:XON/XOFF
	RS485上下拉电阻	2.2KΩ
防护参数	静电防护	空气 8KV，接触 6KV
	浪涌干扰度测试	串口网口回路1KV 电源回路2KV
	电快速脉冲群	串口网口回路1KV 电源回路2KV
软件功能	网络协议	IP、TCP、UDP、ARP、ICMP、IPV4、DHCP、DNS
	工作模式	TCP server，TCP client，UDP server，UDP client，Httpd Client
	Modbus网关	支持
	网页转串口	支持WebSocket通信方式的网页转串口
	UDP组播	支持
	配置方式	配置软件、AT指令配置、网页配置
	串口缓存	动态缓存、按包缓存例：包长为10Byte时可缓存371包即3.71KB 包长为1460Byte时可缓存10包即14.6KB
	网口缓存	48Kbyte
